스터드 인장하중 시험

오원태 2018-10-31 15:17:23

4 697

수고가 많으십니다.

지난번에 머리붙이 스터드 건으로 도움을 주셔서 감사드립니다.

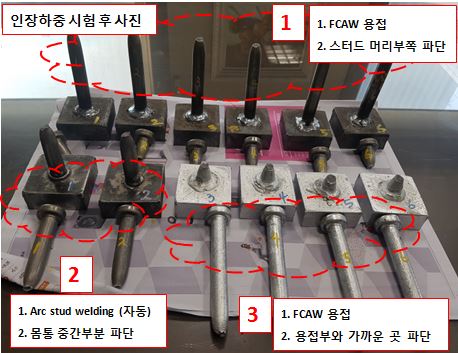

말씀해주신 사항에 대해 공부해서 3가지 다른 조건으로 인장하중 시험을 해보았습니다.

시험을 해보니 결과는 합격으로 나왔는데 파단되는 부위가 조건별로 다르게 나와서

무었때문에 파단되는 부위가 다른지 궁금해서 질의 드려봅니다.

*참고 적용규격: AWS D1.1/D1.5 & KS B 1062 머리붙이 스터드(HS1, 19Ø,인장하중값 113 ~ 156kN)

* 판정: 용접부위 파단시 불합격

감사드립니다.

수정 삭제

관리자[senior] 2018-10-31 15:31

응력이 집중되고 해당 부위가 상대적으로 약한 부위에서 Necking이 밣생하면서 파단에 이른 것입니다. 왜 서로 파단부위가 다른가에 대해서는 사진만으로 단정하기는 어렵고, 인장 시험조건에 동일했다면, 사용된 스터드의 재질 균질성이 사전 검증되지 않는 한 그 원인을 쉽게 밝혀내기는 어렵습니다. 다만, 전반적으로 다들 적당한 단면수축과 연신에 이은 연성파면을 보이기에 파단은 정상적이라고 봅니다.

오원태 2018-10-31 15:41

너무 빠른 답변 감사드립니다. ^^. 스터드가 같은 회사 같은 재질인데도 불구하고, 조건별로 다르게 파단되어서 궁금해서 여쭈어 보았습니다. 답변 감사드립니다.

고승복[hanjungsbko] 2018-11-01 11:42

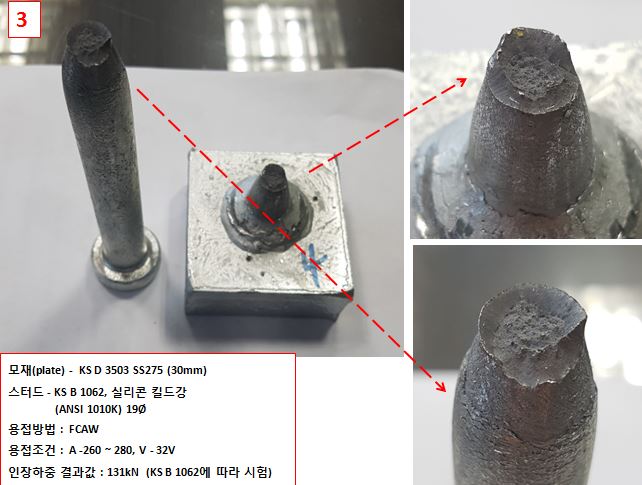

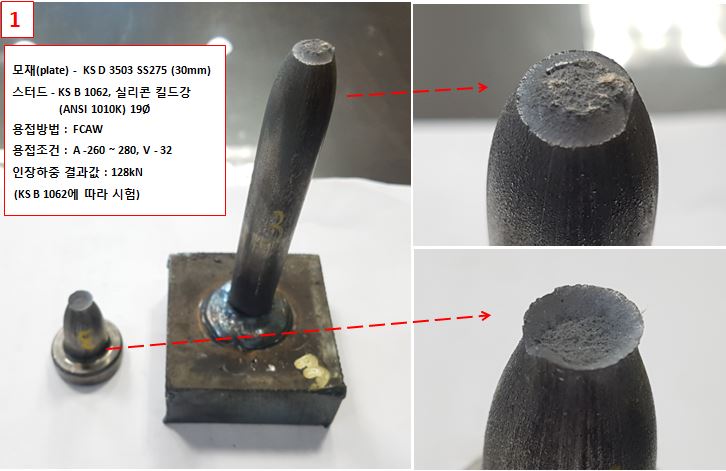

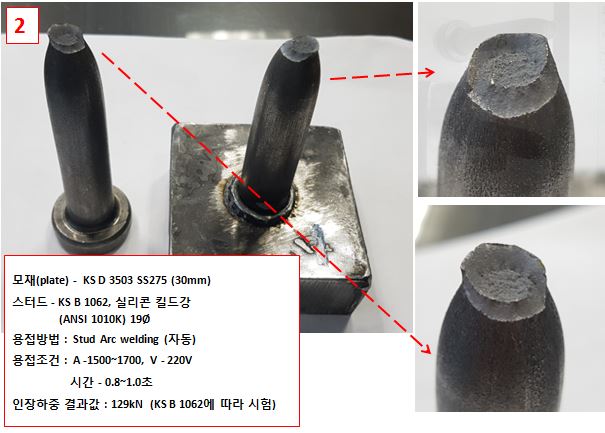

먼저 회신이 늦은 점 죄송합니다. 회사의 사정에 의해 10월 1달 무급 휴가를 갔다 오느라 회사 mail을 볼 수 없었습니다. 오늘에야 보았습니다. 1. 서로 다른 파단 위치 이유 a) 접합부와 파단 부위의 인장강도 차이 - Arc 용접부위의 파단위치는 전형적으로 weld (용접부) 또는 HAZ (열영향부)이며 모재 강도보다 용접부 강도가 적을 경우에는 용접부에서, WELD보다 모재 강도가 적을 경우에는 HAZ에서 파단이 발생됩니다. - 모재 파단부위가 HAZ인 것은 용접후열처리를 하지 않을 경우에는 HAZ, 특히 FUSION LINE (용융선) 인근에서 최고 경도값을 나타내며, 경도가 높을 경우에는 연성이 감소하고 BRITTLE하기 때문에 이 부위에서 파단이 발생됩니다. - Arcstud 용접경우, 용접부 강도보다 stud 재의 인장강도가 낮아서 모재 중간 부위에서 파단된 것으로 판단됩니다. - 3 가지 파면 모두 연성-취성파단면인 Cup and Cone fracture 파면을 보이는 것으로서 정상적인 상태입니다.-끝-

오원태[dhdnjsxo] 2018-11-01 13:27

휴가는 잘 보내셨는지요, 답변 감사드립니다~
