RT 에 대한 이해가 필요한 부분입니다.

RT 는 butt weld (joint) 일 경우에 적용됩니다. (단, UHT-57 예외)

- nozzle to shell, nozzle to head 의 Category D joint 를 corner joint 로 하게 되면
  butt joint 가 아니기에 RT 해당 되지 않습니다.

- 만약, Category D joint 를 butt joint 로 하게 되면 RT extent 검토하셔야 합니다.

- 다만, UHT-57(b) 조항의 경우, corner joint 의 경우에도 RT 적용 언급하고 있으니 주의하셔야 합니다.

참고하시기 바라겠습니다,  감사합니다.

제 생각은

상기 표의 (7)사항은 압력용기의 D Joint와는 다른 형상이므로 상기 표를 근거로 RT 미적용을 얘기하기는 어려운 듯 보입니다.

아시다시피, ASME 코드상 RT는 Butt Joint가 적용될 경우로 한정하고 있으며, 결국 설계식에 반영되어 설계두께에 영향을 주게 됩니다. 그런데 일반적인 노즐 계산식은 노즐 Opening을 보정하게끔 하는 식이며, 이는 보강Pad 설치 or Self Reinforement Nozzle로 보정이 됩니다.

여기서 제작품질에 대한 신뢰도는 다른 NDE(MT or PT, UT)로 확보될 수 있습니다. 위에서 말씀하셨듯이 RT 적용을 해야 한다면 Butt Joint로 바꾸어야 합니다...고압의 Heavy Wall로 제작되는 Reactor 는 Butt Type으로 적용되는 경우가 많습니다.

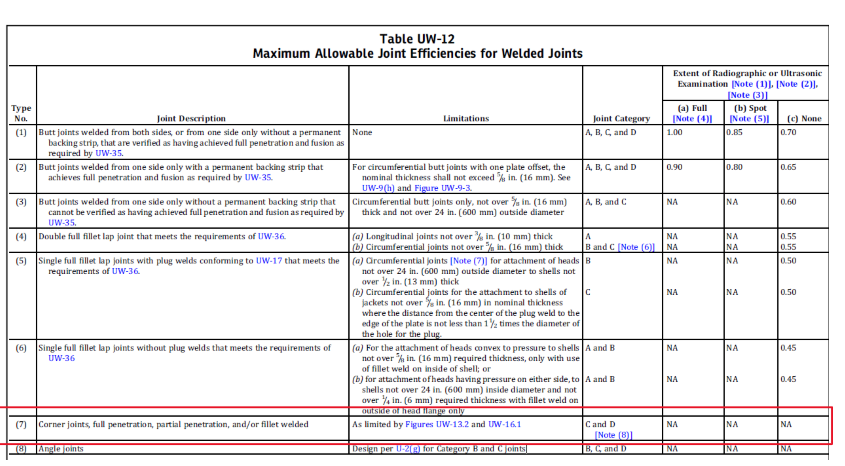

Nozzle, Category D - corner joint 의 RT 부분은  BM님 말씀 하신  Table UW-12의 Type No.(7) 맞습니다.
(단, 위에서 한번 언급 하였던 UHT-57 부분만 예외로 하시면 되겠습니다)

RT extent (None --> Spot -- > Full) Joint Efficiency  부분은 Type No. (1) & (2) butt joint 참고하여 주세요.

질의자의 관심에 맞게 조금 더 간단히 답글을 정리해 봅니다.

우선, Table UW-12에서 Category D (nozzle to shell/head) 는 Type (1), (2), (7), (8) 에만 적용됩니다.  여기서 Type (1), (2)는 Fig. UW-16.1 sketch (f-1) through (f-4) 와 Fig. UHT-18.1, sketch (a) through (e) 등에 해당됩니다.  즉, Table UW-12, Type (7), (8)에 해당되면 RT는 요구되지 않습니다.  Fig. UHT-18.2의 경우도 UHT-57의 요구를 따르되 RT가 불가능할 경우는 Table UW-12, Note (1)에 따라 UT in lieu of RT를 적용하는 경우가 많습니다.

한편, Category D 는 Pressure Vessel의 가장 Weak Point중의 하나이기에 Project Specifications에서는 강도계산 중에는 process  nozzles에 대해 WRC 107/537 에 의한 maximum force & moment 의 계산을 요구하는 경우가 대부분이며 제작, 검사의 관점에서도 Heavy Wall, Cr-Mo steel, UHT 적용 시, hydrogen or lethal service, 또는 EAC (environment assisted cracking) service 용 Pressure Vessels에 대해서는 RT or UT를 요구하는 경우가 아주 많습니다.
