테크노넷 - 고력황동 열처리(Annealing) 조건 관련 질문

Join

고력황동 열처리(Annealing) 조건 관련 질문

이신우 2020-05-19 14:11:29

4 744

안녕하십니까. 고력황동 소재(Cu-Zn based alloy) 관련하여 풀림(Annealing)처리 시

일반적으로 350℃ 부근에서 열처리하는 것으로 알고 있습니다.

그러나 제 생각에는 annealing 처리의 경우 3단계(회복→재결정→결정립 성장)를 거치게 되므로

고력황동 소재의 재결정 온도인 500~600℃ 부근에서 열처리 해야 할거 같은데...

재결정온도 이하(350℃)에서 annealing 처리하는게 맞습니까?

수정 삭제

송일규[master829] 2020-05-19 15:03

불림과 풀림을 혼동하여 질문하신 것 아닌가요?

이신우[nadakzz] 2020-05-19 17:01

아닙니다.. 해당 제품의 경우 시험중 Crack이 발생하여 원인 분석 결과, 제품 단조 후 발생된 잔류응력으로 인한 파손으로 판단하여 잔류응력 제거를 위해 불림(Normalizing)이 아닌 풀림(Annealing)처리 하려고 합니다. 혹시 제가 혼동하거나 잘못된 부분이 있을까요?

홍만화 2020-05-20 09:32

일반적으로 어닐링이 두가지가 있다고 알고 있습니다. 완전어닐링, 저온어닐링 위에서 말씀하신 것은 완전어닐링에 대한 말씀이고, 응력제거는 저온어닐링에 해당된다고 생각되며, 변태점이하에서 시행합니다. 재결정온도 이하에서 시행하는 것이 저온어닐링이라 생각합니다.

은정철[tomeun] 2020-05-27 14:30

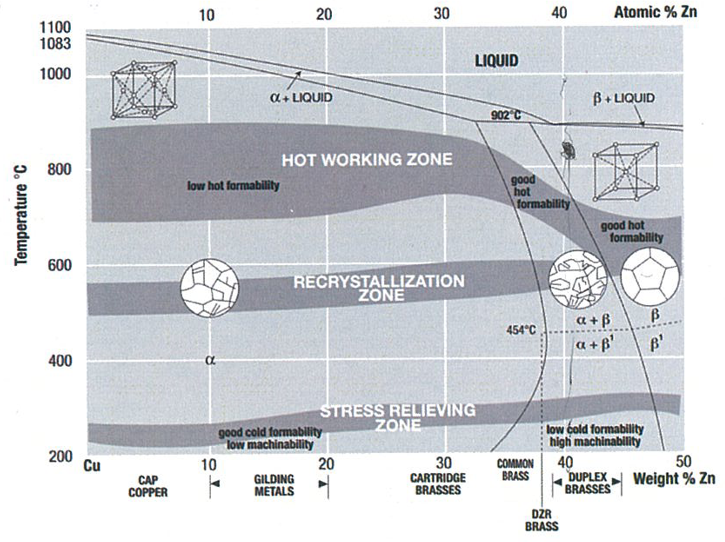

잘 아시다시피 열처리의 주요 목적은 응력제거와 기계적 성질, 인성, machinability, corrosion resistance 들을 필요한 목표치 까지 얻기 위함이겠지요. 따라서 적용하는 Industrial material standards와 다음의 자료를 참조하시어 가장 적합한 열처리 조건을 선택하면 될 것입니다. ; CDA Publication 117/120/ 133/177/206/Others Thomas Eun

공지사항
