ISO 어렵네요

BS EN ISO 15607:2019 여기의 Annex C 를 열어보면 총 5개의 ISO 가 나옵니다. 어느 기준을 적용할 건지 검토가 필요합니다.

1) ISO 15610 Qualificaion based on tested consumables

2) ISO 15611 Qualification based on previous welding experience (과거 traceable 가능한 자료 기준)

3) ISO 15612 Qualification based on a standard welding procedure specification (ASME IX 의 sWPS 등 기준)

4) ISO 15613 Qualification based on pre-production welding test (Qualification based on a pre-production welding test can be used where the shape and dimensions of the standard) test pieces (e.g. those of prEN ISO 15614) do not adequately represent the joint to be welded.

5) ISO 11970, ISO 15614 series, ISO 14555, ISO 15620, ISO 18785-4, ISO 25239-4 Qualification based on a welding procedure

이중에서

ISO 15610:2024(en) 은 아래 조건에 부합하면 사용가능하다고 하며, 이 경우 용접봉 제조사의 published usage data 를 보면 된다고 합니다.
This document is not applicable when any of the following is specified for the welded joint:
a) hardness;
b) impact properties;
c) preheating;
d) controlled heat input
e) interpass temperature;
f) post-weld heat treatment.
The use of this document can also be restricted by an application standard, specification or other documents.

4.2.3 Welding consumables
Qualification of the welding procedure specification (WPS) shall be restricted to the manufacturer and trade name of the welding consumables selected.
4.2.4 Type of current
The type of current and polarity shall be limited to those defined in the welding consumable manufacturers' published usage data.

감사합니다.

15614-2, 8.4.6 조항에 따라

heat input 의 lower/upper limit 25% 가 관리되도록 전압, 전류, speed 조정 되어야 합니다.

주의하셔야 할 부분은

ASME Sec IX 의 heat input 은 ISO 에서는 Arc Energy 로서 사용하게 되고 (ASME와 계산식 동일)

ISO heat input 은 위의 Arc Energy 계산식에서 용접 열효율계수(k) 를 곱한 값이 사용된다는 것입니다.

(Aluminium TIG 용접 경우 k 값 0.6 입니다)

참고하여 주시기 바랍니다, 감사합니다.

좋은 답글에 Heat Input과 관련하여 한가지만 보태어 봅니다.

https://www.colliewelding.com/hicalculators.php and NACE SP0472 (if applicable)

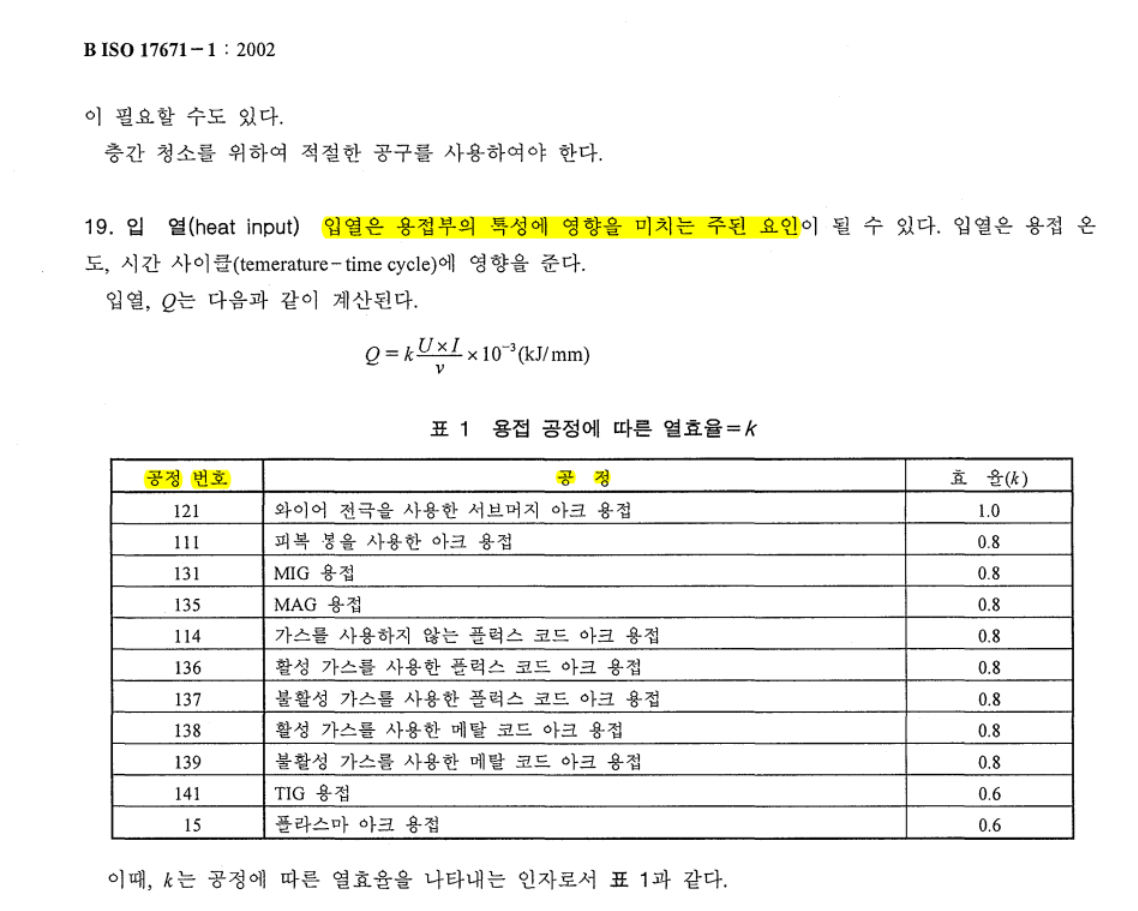

ISO 15614-2 8.4.6 Heat Input에 가면, ISO/TR 17671-1을 참조합니다. 위의 KS가 그 표준입니다.

KS에 ISO 15614-2부터 ISO 17671-1이 번역되어 발간되고 있으니, 구매해서 보시길 바랍니다. 다른 용접 ISO도 번역되어 있습니다.

다만 최신 ISO와는 차이가 있을 수 있습니다. 또한 ASME Sec. IX과는 달리 많은 ISO를 봐야 합니다.

탄소합금강 위주로 정리된 EN ISO 자료를 첨부하니 참조바랍니다.

스웨텐 용접학회에서 만든 표도 보내드립니다. 이 표를 보면 어이가 없을 것으로!
